こんなやつ
リモコンはCR2025電池、LEDライト側は単4電池×3を入れるようになっている。

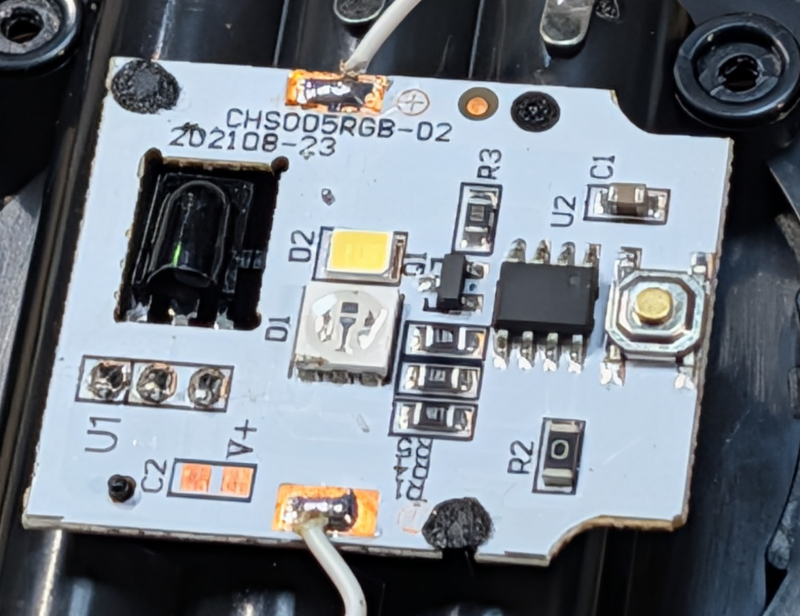

ネジ4個で本体を開けたところ。基板の上に単3電池×4のプラス極、下からマイナス極が接続されている。
左上部分の基板が貫通している大きなパーツは赤外線受光部だと思われる。
何も部品のついていないC2は普通に5V程度がかかっている。
基板は裏面に電極が出ていないタイプでDIYには少し使いにくい。光に透かすとうっすら回路が見える。
D1がマルチカラーLED、D2が高光度白色LED。
D2の右下の3本出ているのは何の部品だろう？
D2のLEDに近い方の1本の端子とD2のLEDが直結されている。D2点灯時に基板上部のプラス極とこの電極に2V程度の電圧がかかっている。3本足の右下とプラス極には5Vかかっている。トランジスタ兼抵抗？？？よく分からないけど、ここから線を引き出せばリモコンで5VをON/OFF出来る装置がDIY出来る。

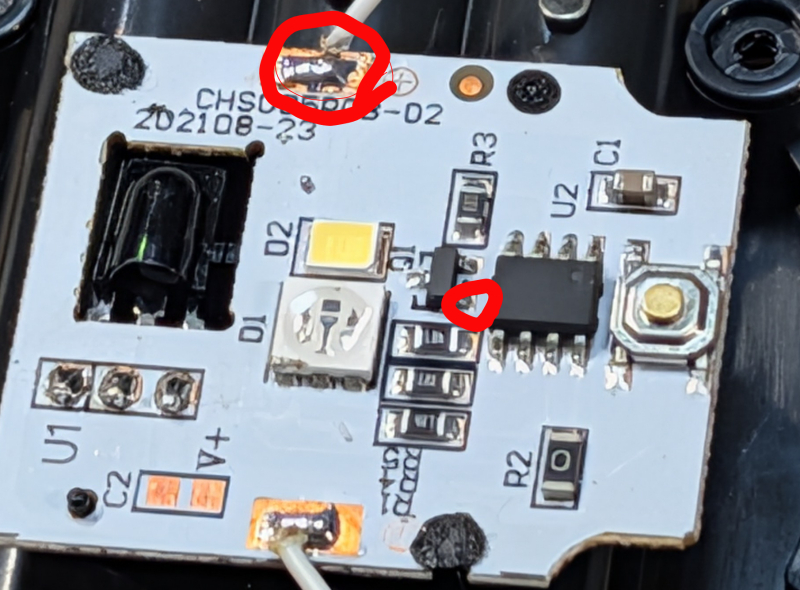

この赤色部分。
その他
・基板の右にある隠れボタンを押すとリモコン無しでこのLEDが使える。
・D1の下の3つは抵抗？、マルチカラーLED制御に加電している部分かも（確認していない）。もしそうなら4チャンネルぐらいの制御が可能かもしれない。
消費電力激しそうだけどリレー付きのこんなのも780円であるね。
Category:#DIY
■ ■ ■ コメント ■ ■ ■
いいっすね！=13
001 [12/02 15:26]yori:NchのMOSFETだと思います。例えばSSM3K123TUのような。(実際は中華の部品だろうけど。)丸がついた端子はゲート。ダイオード側はドレイン。残りはソース。ゲートにHighがかかるとドレインからソースに電流が流れます。抵抗値が写真から読みづらいですが、R3とソースが接続されてて、R3のもう一方がGNDじゃないですか？ ↑(6)
002 [12/02 16:00]yori:R1,R4,R5は3色LEDの電流制限抵抗。U2は3素子入りのゲートバッファだと思います。BD74C126FVみたいなのの、3ステート端子が無くて3回路版のやつですね。FETでもゲートICでも、どちらでもLED点灯できるのですが、3回路入ってるやつで安いゲートICがあったのでしょう。白色LEDは電流食うので単体でFET。 ↑(4)
